Interface USB

Les modules de contrôle sont connecté au PC par l'intermédiaire d'une unité d'interface connectée au bus USB. L'interface USB supervise les modules de contrôle par l'intermédiaire d'un ou deux bus "série".
Le second bus est facultatif. Il n'est utile que pour les grands réseaux ayant plus de 25 modules de contrôle.
Voici une photo de l'interface USB câblé dans sa configuration minimale:

Modules de Contrôle

Des modules électroniques ont été développés pour contrôler électriquement un réseau construit selon le principe du cantonnement. Les deux principaux types de modules sont :

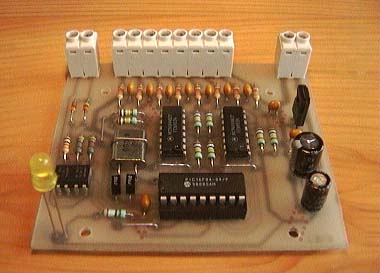

  • Le contrôleur "PWM":
    qui signifie "Pulse Width Modulation" c'est à dire Modulation de Largeur d'impulsion, ou "Variation du rapport cyclique". La principale raison d'être de ces modules est de fournir l'alimentation des blocks. Chaque module peut contrôler 4 blocks. Le module de contrôle PWM est également utilisé pour détecter la présence d'un train sur un block.

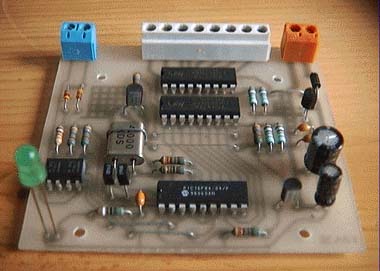

  • Le contrôleur d'Articles:
    pour piloter les articles électromagnétiques comme les signaux et les aiguillages. Un module de contrôle d'articles est capable de piloter 4 articles à double bobine, ou 8 articles simples (ex. signaux lumineux à LEDs et relais électromagnétiques).

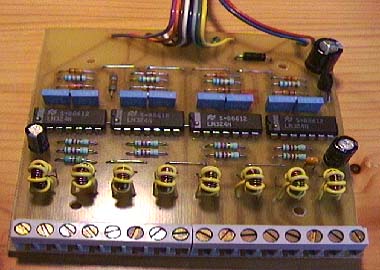

  • Le détecteur de trains et son module complémentaire capteur de courant:
    C'est un module facultatif. Son utilisation assure une meilleure synchronisation du trafic, par le raccordement de "pédales de voie" pour détecter ponctuellement le passage des trains.
    Il peut être couplé à un circuit "capteur de courant", pour éviter les "pédales de voie" mécaniques.
